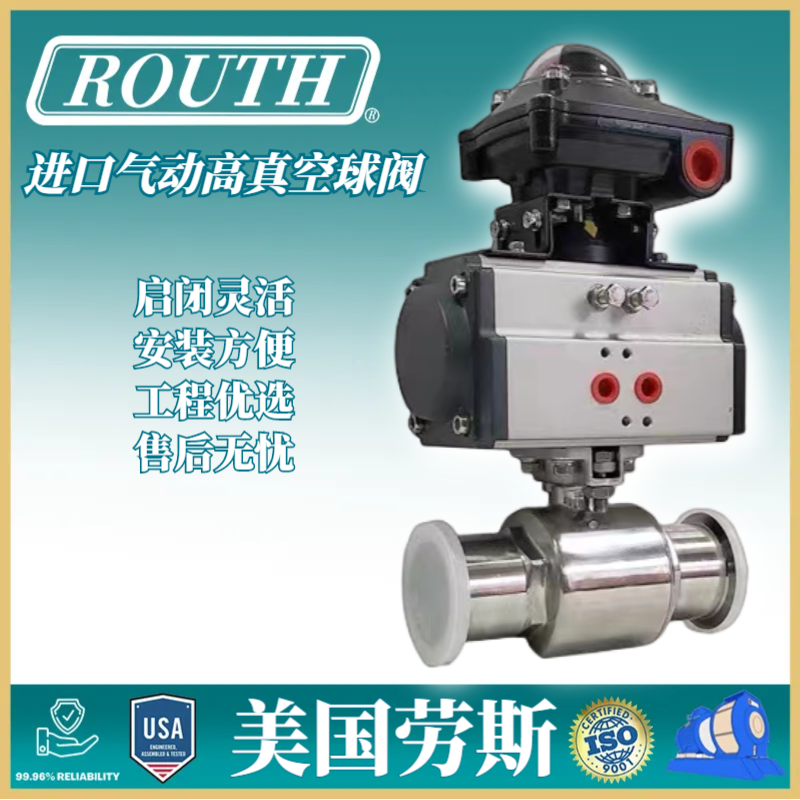

美国劳斯ROUTH进口气动高真空球阀工作特性及使用原理
美国劳斯ROUTH进口气动高真空球阀是一种通过气动驱动装置来操作的球阀，专门设计用于高真空环境中控制气体或液体流量的设备。它结合了气动执行器和球阀的特点，广泛应用于需要高精度、高安全性的真空系统，如半导体制造、真空设备、实验室气体控制等领域。
1. 气动驱动：气动高真空球阀使用压缩空气作为动力源来驱动阀门的开关，具有较快的响应速度和高效能，适用于要求快速启闭的场合。
2. 高真空适应性：设计专门针对高真空环境，能够在低至10⁻⁹ Torr的真空度下正常工作，防止泄漏，确保系统的密封性。
3. 密封性能好：采用精密的密封结构，确保在高真空情况下无泄漏。阀体与球体的密封性经过严格设计，能够有效地隔绝气体或液体，保证真空环境的稳定。
4. 低摩擦操作：球阀通过球体旋转来控制流量，旋转动作减少了阀门的磨损，提高了使用寿命和稳定性。
5. 快速开关：气动执行器能迅速启动和停止球阀的开启或关闭，适合于频繁切换流量的操作。
6. 可调性：气动球阀的执行器可配备调节装置，实现精确控制流量或压力，适用于对流量控制要求较高的真空系统。
气动高真空球阀的工作原理基于气动执行器和球阀的密封、旋转控制。其基本工作流程如下：
1.
气动驱动：压缩空气通过控制阀或气动控制器输入到气动执行器。气动执行器根据输入的气压信号，推动与球阀连接的驱动杆或旋转部分。
2.
3.
球体旋转：气动执行器的动作驱动阀体中的球体旋转。球体上有一个通孔（或多个孔），通过旋转调整该孔与进出口管道之间的对齐程度，从而控制流体或气体的流动。
4.
1. 全开状态：当球体的通孔与管道流向完全对齐时，气体或液体可以自由流动。
2. 关闭状态：当球体旋转到与管道流向垂直时，流体或气体被完全隔断，阀门关闭。
5.
密封性保持：在球体和阀座之间采用高性能的密封圈或密封材料，确保即使在高真空环境下，也能有效防止气体或液体的泄漏。
6.
7.
反馈信号：气动执行器的运动通常可以通过位置反馈装置监控，确保阀门的开闭状态与设定一致。
8.
·
优点：
·
o 高真空密封性：特别适用于高真空环境下，能够提供稳定的密封性能，防止气体泄漏。
o 气动操作：不依赖电力，适用于爆炸性或防火要求较高的场合，且操作简便、响应速度快。
o 耐用性强：球阀本身的设计减少了磨损，特别适用于高频开关操作，能够在高真空和高压力条件下长期稳定工作。
o 精确控制：通过气动执行器和调节阀，能够实现高精度的流量和压力控制。
o 维护简单：阀门结构简单，密封性好，且气动执行器便于拆卸和维护。
·
缺点：
·
o 依赖气源：气动驱动需要稳定的气源供应，不能在没有压缩空气的情况下使用。
o 不适用于低流量精细控制：虽然可以调节流量，但相较于电动调节阀，气动球阀在精细流量控制方面可能稍逊一筹。
o 可能产生噪音：气动执行器在操作过程中可能会产生一定的噪音，尤其在压力波动较大的情况下。
进口气动高真空球阀常用于以下领域：
· 半导体制造：用于控制真空环境中的气体流量，确保设备内部的稳定压力。
· 真空系统：在高真空系统中，气动球阀可以快速且精确地控制真空室内的气体流动。
· 实验室设备：在高真空实验中用于精密控制气体流动，保持系统内的真空度。
· 高真空泵系统：用于隔离和控制高真空泵的进出口气体流量，确保泵的稳定运行。
· 化工与制药：在真空反应釜、蒸发系统中用于流体的控制和隔离。
进口气动高真空球阀通过气动驱动和球体旋转控制流体的流动，能够在高真空环境中提供可靠的密封性和精确的流量控制。由于其结构简单、响应迅速、密封性能优越，这种阀门在半导体、化工、实验室以及真空系统中得到了广泛应用。
