美国劳斯ROUTH进口一体化预制泵站的全方位解析

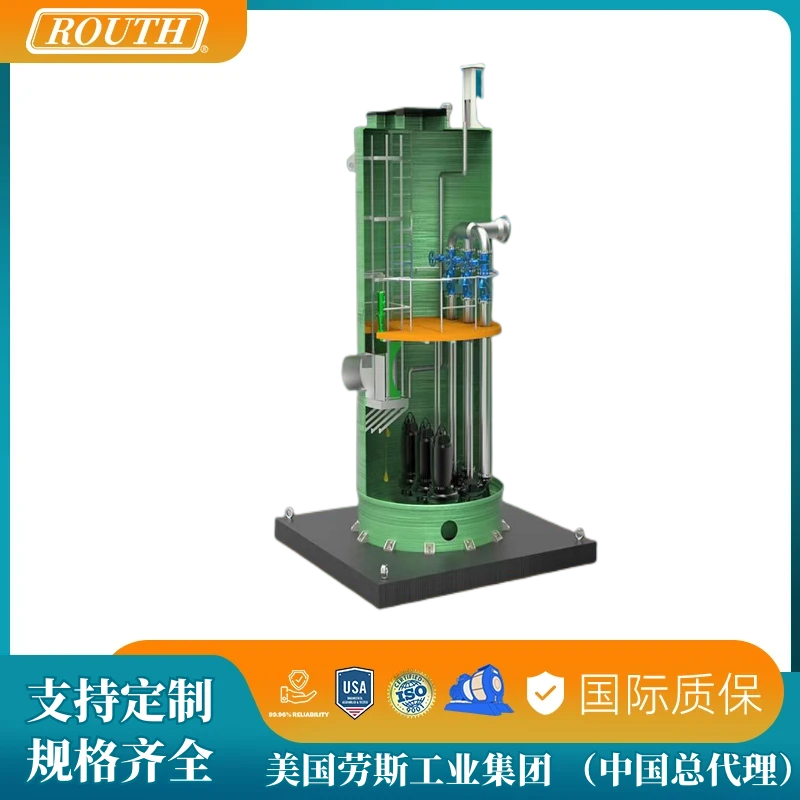

美国劳斯ROUTH进口一体化预制泵站是一种将泵房、管路、阀门、电控及辅助设备等模块化预制于工厂生产，现场直接安装即可投入运行的成套泵站装置。相对于传统现场土建泵房和机组安装，一体化预制泵站具备交付周期短、质量可控、安装简便、占地紧凑等显著优势。进口产品在关键部件（泵体、电机、控制柜、防腐处理等）选材与制造工艺上更为精细，能够满足严苛工况和更高可靠性需求。
二、结构组成
进口一体化预制泵站通常由以下几个主要模块组成，各模块在制造阶段完成集成与调试，现场仅需与市政管网或工艺管网连接即可运行。
泵房整体箱体
材质与结构：一般采用玻璃钢（FRP）、不锈钢（304/316）、碳钢喷涂或镀锌板焊接制作，具有良好防腐、防渗和保温性能。
外形尺寸：根据需要可定制标准集装箱尺寸（如20尺、40尺）或非标封闭式箱体，箱内设置隔振底座和夹套保温层。
顶部/侧面开口：预留通风口、采光窗、检修门及排气阀等。
高效节能泵组
泵体类型：多采用进口品牌潜水泵、管道泵或立式多级泵，型号涵盖100L/s以下的市政生活污水泵和工艺清水泵（例如泽菲尔德Sewage泵、格兰富Grundfos泵等）。
电机：选用高效电机（IE3或IE4级），支持变频调速，满足节能降耗要求。
泵组安装：泵体与电机直联或联轴器连接，预装弹性联轴器、支撑底座和减振装置。
管道与阀门系统
进水口与排水口：采用法兰或卡箍快速连接方式，与市政主管道无缝对接。
止回阀、闸阀：进口品牌（如KITZ、Danfoss、KSB）止回结构设计优化，防止倒流；闸阀与截止阀保证维修时单泵组可停机。
管道材质：不锈钢304/316、碳钢喷塑或衬胶管，根据输送介质腐蚀性选择。
排气阀与安全阀：在高压水锤工况下及时排气和泄压，保护系统安全。
电控与自动化系统
控制柜：配备原装进口或OEM品牌PLC、可编程控制器及触摸屏人机界面（HMI），实现流量、液位、压力等多种工艺参数的自动监测。
变频器：进口变频器（如ABB、施耐德、富士电机）支持启停平滑、软启动和无级调速，降低泵组冲击。
传感器与监测：液位传感器（超声波、压力式）、流量计、温度传感器、漏电保护装置、远程通讯模块（4G/光纤）等，实现远程诊断与预警。
智能联动：可与SCADA系统、DCS平台对接，支持MODBUS、Profibus、OPC等协议。
附属辅助装置
阀门井或格栅井：在泵站进水端设置格栅（粗格栅或微格栅）拦截杂质，减少泵体磨损。
预埋板及支撑架：各种弯头、法兰预埋于底座，快速对接现场管道。
保温与加热装置：在寒冷地区加装电热带或保温层，防止系统结冰。
排气消音器：减少排气噪音，保障运行环境。
三、工作原理
污水/清水引流
混合污水或清水首先通过进水管道进入格栅井或隔栅区，大颗粒固体物质被拦截后排至外部处理；净水进入泵房。
泵组调节与输送
根据预设液位或流量信号，PLC控制器启动对应泵组，变频器驱动电机，以软启动方式平稳启泵。
泵体将介质加压后，通过出口管道输送至市政管网、污水处理主干或下一级工艺设备。
自动联动与停泵
当进水液位下降到停泵设定值时，自动停泵；若前端管网压力波动，控制系统自动调节频率保持稳定输出。
系统可按需设置轮换运行策略，实现泵组均衡使用。
故障保护与报警
当电机过载或缺相时，变频器和控制柜即时停机并发出报警；当液位超高或低液位异常时，控制系统发出音光报警并切换备用泵。
四、性能特点
高可靠性与耐用性
进口核心部件：泵体、电机、控制模块等关键部件均采用国际知名品牌，质量可靠。
模块化设计：工厂预装与预调试，消除现场拼装误差，保障一次性投入即稳定运行。
防腐、防渗漏能力强：箱体内外涂层或玻璃钢材质，抗氧化、防腐蚀能力出色；管道衬胶/不锈钢材质，延长使用寿命。
安装便捷、工期短
预制化生产：整套设备在工厂完成组装与调试，现场仅需进行基础安装和市政接口，缩短了施工周期。
即装即用：通电通水后即可投运，无需大规模土建，节省人力物力成本。
运行成本低、节能环保
变频节能：根据用水量动态调节泵速，实现节能降耗；
智能控制：自动轮换、负载均衡运行，降低单台设备过度磨损；
减排与噪音控制：采用静音电机、隔音材料与减振装置，运行噪声低于国家标准；排放符合环保法规。
自动化水平高、可远程监控
PLC+HMI：实时监测液位、流量、压力、电流等工况，界面直观、操作简便。
通讯接口：可接入PLC/DCS/SCADA系统，支持4G/WIFI/光纤远程监控，运维及时性高。
智能预警：系统故障、管网超压或液位异常时自动报警并发送短信/邮件提醒。
抗震、防水、防爆设计
防震底座与减振垫：有效降低运行振动，延长设备及管路寿命。
整体防水等级：箱体和电控柜符合IP65或IP66防护等级，适应户外及潮湿环境。
防爆配置可选：在可燃气体现场可选配防爆电机与防爆控制柜，确保安全生产。
五、应用领域
市政污水与雨水泵站
城市居民生活污水、雨水排放及泵站增压，一体化泵站常见于地下室、街边或管井形式。
工业废水处理与循环利用
化工厂、纺织厂、造纸厂、食品厂等产生的含盐废水和循环水，需采用预制泵站收集与输送至集中处理系统。
建筑给排水系统
高层住宅或商业建筑的给水增压、消防系统供水以及地下车库排水，一体化泵站体积小，便于嵌入机房。
农业灌溉与污水收集
农田灌溉、养殖场污水、农田排涝等场合，预制泵站可实现轻量化、移动式安装。
地铁/隧道排水系统
地下管网防涝、隧道排水，一体化预制泵站具备快速切换和应急能力。
建筑工地临时排水
临时积水排放与施工区疏通，可租赁式使用，降低投资成本。
六、选型建议
确定设计流量与扬程
根据项目给排水计算所需流量（m³/h）与扬程（m），选择合适泵型（潜水泵、污水泵、清水泵或多级泵）及机组数量。
考虑泵效率曲线，确保运行工况点位于高效区。
识别输送介质特性
介质是否含固体颗粒、悬浮物、纤维物；介质温度及腐蚀性等，决定泵体材质（不锈钢、铸铁、PVC等）及密封形式（机械密封、填料密封或磁力密封）。
管路接口方式与空间布局
现场管网法兰标准（ANSI、DIN或国标），泵站底板与地面标高，确保预制泵站贴合现场接口尺寸。
箱体放置空间及吊装预留，考虑安全通道与维护通道。
电源与自动化要求
项目供电电压、频率（380V/50Hz或特殊），电缆敷设及配电柜容量。
是否需远程监控、智能运维；定位器、传感器数量及通信协议（MODBUS、CAN、Profibus等）。
耐寒防冻与防腐需求
极寒区域需加装保温夹套、电加热带或保温箱。
泵站箱体及泵体表面涂覆防腐漆或喷涂玻璃钢衬里，提高抗腐蚀性能。
备用与冗余配置
为保证连续运行，一般至少配置N+1或2N冗余泵组；关键泵组可选双侧进水、双侧出水设计。
配置自动切换控制逻辑，保证故障时泵组快速切换与报警。
七、维护与保养
日常巡检
每日检查泵站运行声响、电流、电压及振动，确保设备运转正常。
检查液位、流量及压力显示数值，防止异常波动。
定期清理与检修
每月清理格栅井及进水过滤网，避免堵塞。
季度检查泵体叶轮、轴承及机械密封状态；必要时更换易损件。
半年检查控制柜电气元件接线紧固情况及工业通讯线路完整。
润滑与防腐
按说明书周期对减速机和电机轴承进行润滑，使用推荐润滑脂。
检查阀门、法兰及管道接口是否有腐蚀现象，及时补刷防腐涂层。
自动化与程序升级
定期备份PLC及人机界面程序，防止程序丢失；更新固件和功能优化。
检查传感器精度，做标定校验，确保测量准确性。
冬季防冻措施
低温季节检查保温层完整性，电加热带工作正常；关闭或清空管道残留水。
防冻液循环或设置循环保温，本体箱体加装保温隔热层。
八、总结
进口一体化预制泵站以其模块化、预制化的设计理念，结合进口高端泵体、电机与控制系统，在可靠性、安装便捷性、运行效率及维护成本等方面体现出显著优势。它适用于城市污水、工业废水、给排水增压及雨污分流等多种场景，为项目方提供了快速交付、稳定高效、节能可持续的水利自动化解决方案。
