在哪里可以找到橡胶伸缩节的技术信息

在哪里可以找到橡胶伸缩节的技术信息

在向消费者介绍橡胶伸缩缝时，首先会想到几个问题。什么是橡胶伸缩缝?橡胶伸缩缝的作用是什么?有不同的类型吗?功能是什么?我如何安装一个?这些问题和其他问题的答案可以在流体密封协会最新发布的《膨胀节管道技术手册8.1》中找到。

该手册是由流体密封协会的膨胀节管道部门制定的技术指南。该部门编写了《技术手册》，为成千上万的工程师提供了相关信息和事实数据的宝贵参考来源，这些工程师的日常工作是设计管道系统和监督安装。该手册汇编了施工标准，并为橡胶伸缩缝的指定和采购提供了指南。所提供的信息是基于从这些不同的成员公司收集的丰富的相关知识。

该手册提供了关于橡胶伸缩缝的以下信息:橡胶伸缩缝的定义，橡胶伸缩缝的不同类型和样式，常用的弹性体以及橡胶伸缩缝的各种设计配置和附件。它还提供了关于不同类型的伸缩节的常见设计条件的技术设计数据和信息，以及如何安装和维护橡胶伸缩节的指南。

什么是橡胶伸缩节及其功能是什么?

根据手册的定义，橡胶伸缩节是一种柔性管道连接器，由天然或合成弹性体、氟塑料和织物制成，必要时还可加入金属增强材料，用于缓解管道系统因热和机械振动和/或运动而产生的应力。伸缩节可以纳入管道系统的设计中，以解决预期的振动、噪声、冲击、腐蚀、磨损和应力问题。伸缩节将用于抑制预期的振动和/或来自离心泵或其他可能导致过度振动的设备的噪声传递，这些振动和/或噪声可能通过系统传递。通过在系统中有策略地定位伸缩节，该伸缩节还可以补偿由于热变化或液压浪涌效应而产生的轴向、横向、角度和扭转运动。在管道系统中经常看到橡胶伸缩节的一些常见地方是泵的入口和出口，冷却水循环和热交换器系统或任何需要减振，柔韧性和/或减少管道应力的地方。

橡胶伸缩节的种类

根据应用的要求，有几种类型的橡胶伸缩节可用于各种设计配置和弹性体。手册详细论述了不同类型的橡胶伸缩缝;然而，两种最常见的橡胶膨胀接头类型是阀芯型和模制球体型。阀芯型橡胶膨胀接头通常包含一个全面橡胶法兰，作为膨胀接头本体的组成部分。全面橡胶法兰具有足够的厚度，可以在不使用垫片的情况下与配合法兰形成紧密密封。这种类型的橡胶伸缩节有许多不同的设计配置，从非常常见的单和多开拱设计到填充拱或用于泥浆/磨料应用的内衬版本。阀芯类型的其他设计配置包括同心和偏心缩小版本的套筒类型，它放弃了全面橡胶法兰，而是采用套筒末端，设计用于滑动到配套管道上，以实现水密密封。

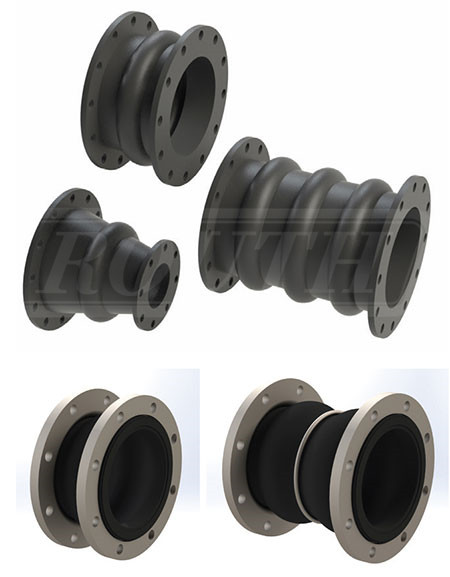

阀芯类型(上)，单球(左下)，双球(右下)

阀芯类型(上)，单球(左下)，双球(右下)

另一种最常见的橡胶膨胀节，模压球体型，结合了运动和振动抑制能力的阀芯型膨胀节到一个紧凑和坚固的装置。模压球形膨胀接头的显著特点是阀体的形状，金属浮动法兰和珠头端密封。与通常在阀芯型膨胀节上发现的全面橡胶法兰相比，串珠末端密封不同，提供了与阀芯型设计具有相似特征的不同风格的密封。最常见的球型设计配置包括单球和双球设计。

这些不同类型的伸缩节还配有不同的附件，以方便其功能。最常见的配件是控制单元，根据应用程序有几种不同风格的可用性。它们的设计是为了抑制压力推力
