【多级中开泵核心技术分析：大流量高扬程工况的优选方案】
一、引言：什么是多级中开泵？
在大型水利工程、城市供水、电厂循环水、矿山排水等应用场景中，单一的单级泵或常规多级泵往往难以同时满足“大流量”与“高扬程”的双重要求。单级中开泵虽然流量大、检修方便，但扬程通常不超过160米；节段式多级泵虽然扬程高，但检修时需拆卸管路，且轴向力平衡装置复杂易损。
多级中开泵（也称多级双吸中开泵、BB3型泵）应运而生——它将“中开式结构”的检修便利性与“多级串联”的高扬程能力融为一体，在大流量、高扬程的工况中展现出独特优势。本文从结构原理、核心技术、性能特点到选型关键，对多级中开泵进行系统解析。
二、结构原理：中开与多级的融合
2.1 为什么叫“多级中开泵”？

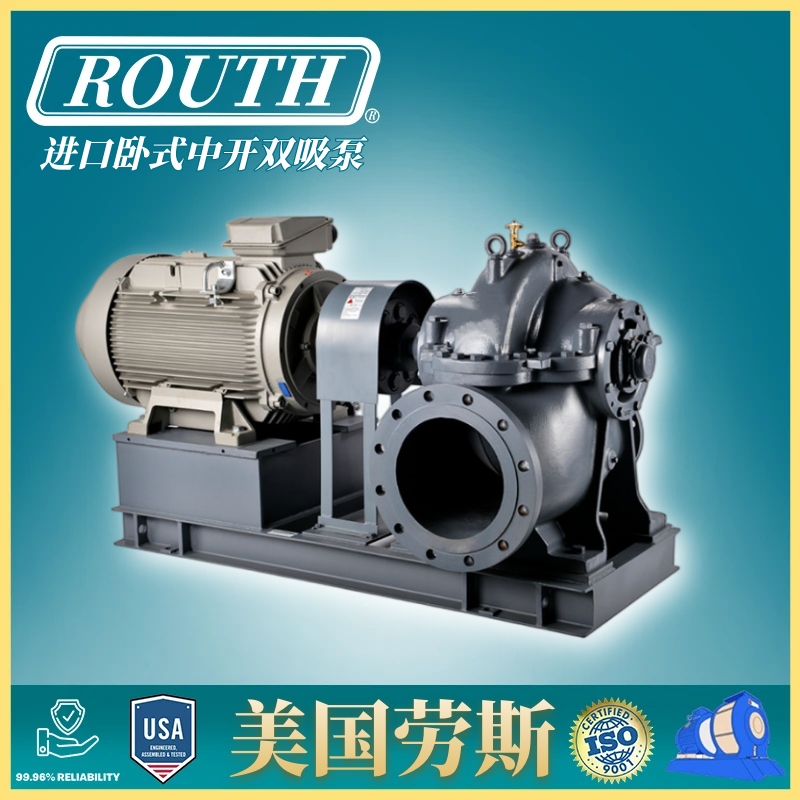

多级中开泵的核心特征在于其水平剖分式泵体+多级叶轮串联的组合设计：
水平中开结构：泵体沿轴中心线分为上泵盖和下泵体，检修时只需拆开上泵盖即可暴露内部转子，无需拆卸进出水管路
多级串联：泵轴上安装有两个或两个以上的叶轮，通过逐级增压实现高扬程输出
这种“中开+多级”的融合设计，既继承了单级中开泵维护便捷的优点，又突破了单级泵扬程有限的瓶颈。
2.2 基本结构组成
多级中开泵由以下核心部件构成：
部件 功能与特点
泵体与泵盖 水平中开式，进出口接管铸在下半泵体，检修无需拆管路
叶轮 多级串联，通常首级为双吸叶轮（改善汽蚀），后续为单吸叶轮
泵轴 传递扭矩，需具备高强度和抗挠度
轴承 滑动轴承或滚动轴承，稀油润滑，部分带水冷
轴封 填料密封或机械密封，位于低压区，密封可靠性高
级间流道 导叶或蜗壳结构，引导液体从一级进入下一级
2.3 双进口结构：叶轮对称布置
多级中开泵的另一显著特征是双进口结构：两个吸入口对称布置在泵的两端，液体从两侧进入首级叶轮。
技术优势：
轴向力自平衡：叶轮背靠背对称布置，大部分轴向力相互抵消，无需复杂的平衡盘装置
降低机封承压：机械密封位于两端低压区，仅承受进口压力，密封可靠性高
改善汽蚀性能：单侧流量减半，进口流速降低，NPSHr值降低
2.4 工作原理
多级中开泵的工作原理可以概括为“多级接力、逐级增压”：
第一级吸入与增压：液体从两端吸入口对称进入首级叶轮，叶轮高速旋转产生离心力，将液体加速甩出，压力初步提升
逐级增压：液体通过级间流道进入下一级叶轮，每经过一级叶轮，压力增加一个台阶。级数越多，总扬程越高
排出：经过最后一级增压的高压液体汇集到出水段，从出口排出
以某DFMSD型多级中开泵为例，单泵设计流量600m³/h、净扬程380米，通过多级叶轮串联实现高扬程输出。
三、核心技术分析
3.1 水平中开式泵壳：检修便利性的保障
水平中开结构是多级中开泵区别于节段式多级泵的核心特征。
结构特点：
泵体沿轴心线水平剖分，分为上泵盖和下泵体
进出口接管铸在下半泵体，管路无需拆卸即可检修
中开面经特殊胶合处理，配合高强度螺栓，确保高压下无泄漏
与节段式多级泵的对比：
对比维度 水平中开式 节段式
检修方式 拆上盖即可，无需拆管路 需拆卸进出口管道
刚度 较好，振动值低 一般
耐压能力 密封面大，高压密封难度较高 耐压高，不易泄漏
适用场景 需要频繁检修的工况 高压、小流量工况
对于需要长期连续运行且不便频繁拆卸管路的工程（如大型引水工程），水平中开结构的优势尤为突出。
3.2 叶轮配置与轴向力管理
多级中开泵在叶轮配置上有两个关键设计：
首级双吸叶轮：首级叶轮采用双吸结构，液体从两侧同时进入。这一设计的工程价值在于：改善吸入性能，降低必需汽蚀余量，尤其适合入口条件受限的工况；在高扬程、大流量、易汽蚀的介质中，这一设计尤为重要。
背靠背叶轮对称布置：多级叶轮采用“背靠背”方式分布在轴线上。这种对称结构实现了轴向力的自平衡——左右两侧叶轮产生的轴向推力方向相反，相互抵消。
技术优势：无需复杂的平衡盘或平衡鼓装置，避免了传统多级泵因平衡装置磨损导致的轴向窜动故障；无平衡水外泄损失和轴向力平衡装置的容积损失，提高了泵的运行效率；运行中无轴向窜动，整机稳定性更高。
3.3 级间流道设计：水力效率的关键
级间流道负责将液体从上一级叶轮高效地引导至下一级叶轮，其设计质量直接影响泵的水力效率。
两类常用流道结构：
类型 特点 应用
蜗壳式 制造方便，能量转换效率高 水平中开式多级泵，通常用于首段和尾段
导叶式 结构紧凑，适合多级串联 节段式多级泵的中段
现代设计方法：多级中开泵普遍采用CFD（计算流体动力学）技术进行流道优化设计。通过数值模拟分析内部流场，优化流道形状，减少涡流和能量损失，最终实现效率提升。
3.4 轴承与润滑系统
多级中开泵的转子重量大、轴向力复杂，轴承系统的可靠性至关重要：
轴承类型：通常采用滑动轴承，稀油润滑，可满足重载荷高速运行的需要
散热方式：根据工况选择强制水冷或风冷
特殊配置：极端工况下可采用可倾瓦推力轴承
3.5 密封系统设计
多级中开泵的轴封位于泵的两端，处于低压区（仅承受进口压力），这是一项重要的结构优势：
密封承压低：机械密封仅需承受进口压力，而非出口高压，降低了密封的技术要求和成本
密封可靠性高：低压工况下密封件磨损慢，泄漏风险小
多种密封选项：可根据介质特性选用填料密封、传统机械密封或集装式机械密封
3.6 双壳体结构（高压工况）
对于压力非常高的工况，单层泵壳可能难以承受其压力，此时采用双壳体（筒体式）结构：外层筒体承受系统高压；内壳（水平中开式或节段式）安装在筒体内，容纳转子部件。
典型应用：300MW及以上发电机组的高压锅炉给水泵，一般采用双壳体筒式结构。
四、性能参数与技术规格
4.1 典型参数范围
多级中开泵的性能覆盖范围极宽，可同时满足大流量和高扬程的双重要求：
参数 典型范围 说明
流量 最大可达4000 m³/h以上 双进口结构使流量较普通中开泵翻倍
扬程 98m ~ 700m 远超单级中开泵（160m以内）
效率 最高可达89%以上 经优化后效率领先
介质温度 -20℃ ~ 80℃（标准型） 特殊材料可更高
级数 2 ~ 多级 级数越多扬程越高
以实际工程应用为例：某大型引水工程采用BB3型多级中开泵，单泵流量4500m³/h，扬程227米，效率达89.19%；某矿山排水工程采用DK型多级中开泵，流量可达1368m³/h，扬程400米。
4.2 技术优势总结
优势 说明
高扬程+大流量 多级串联+双进口结构，填补单级泵扬程不足的空白
检修方便 水平中开结构，无需拆卸管路
轴向力自平衡 叶轮对称布置，无需复杂平衡装置
汽蚀性能优良 首级双吸+双进口设计，NPSHr值低
密封可靠 密封位于低压区，寿命长
运行平稳 低转速设计，振动小、噪音低
五、选型关键要素
5.1 明确工况参数
在选型前，需要先获取准确的工况数据：
流量与扬程：确定所需的最大流量和总扬程。多级中开泵适用于大流量（通常≥300m³/h）、高扬程（>160m）的场景。根据扬程需求确定级数
介质特性：温度、腐蚀性、含杂质情况。高温介质需选耐热材料（铸钢、不锈钢）；腐蚀性介质需选不锈钢（304/316）、双相钢或衬塑材质；含颗粒时需耐磨材料（高铬合金）并增大过流部件间隙
系统压力：校核最高压力是否在壳体承压范围内
5.2 汽蚀校核
多级中开泵虽汽蚀性能优良（首级双吸设计），但仍需进行校核：确保装置有效汽蚀余量（NPSHa）大于泵的必需汽蚀余量（NPSHr），建议预留≥0.5m的安全裕量。可通过优化进口管路设计（减少弯头、增大管径）或降低泵的安装高度来改善汽蚀条件。
5.3 效率与经济性评估
多级中开泵的效率是选型的重要考量：
高效区匹配：选择高效区覆盖常用工况点的型号，避免长期在低效区运行
级数权衡：级数越多效率越低，需在扬程需求与效率损失之间权衡
能效标准：优先选用经优化设计的高效水力模型
5.4 材质选择
部件 常规材质 腐蚀工况
泵体/泵盖 铸钢（标配） 不锈钢/双相钢
叶轮 铸钢/球墨铸铁 不锈钢
轴 高强度合金钢 不锈钢
密封环 青铜/不锈钢 不锈钢
5.5 电机与驱动
按最大工况功率×1.1~1.2倍选择电机功率，防止过载。变频工况需确保电机支持宽频运行。对于大型泵组（如4000kW级），需特别关注启动方式和电网条件。
5.6 安装与基础要求
基础刚性：多级中开泵振动较小，但需确保基础平整，管路加支撑减少外力传递
对中精度：大型泵联轴器对中要求高，建议使用激光对中仪
六、典型应用场景
应用领域 典型参数 选型要点
大型引水工程 Q=4500m³/h, H=227m 效率优先，配置智能监控
电厂循环/锅炉给水 Q=600m³/h, H=380m 双壳体结构，耐高温
矿山排水 Q=1368m³/h, H=400m 耐磨材质，自平衡结构
城市供水 Q=3000m³/h, H=100-200m 检修便利性要求高
化工流程 根据介质定制 耐腐蚀材质，防爆电机
七、选型自查清单
在向供应商询价前，建议准备好以下信息：
工况参数：
流量：最大/正常（m³/h）
扬程：所需总扬程（米）
介质：名称、温度（℃）、pH值、粘度
固体颗粒：粒径、含量、硬度
吸入条件：液面高度、入口压力（用于NPSH校核）
现场条件：
安装位置（室内/室外）
可用空间（泵体长度可达10米）
电源条件（电压/频率/是否防爆）
冷却水源（用于轴承水冷）
其他：
是否需要变频调节
是否需要智能监控系统（振动、温度传感器）
检修频率要求
八、总结
多级中开泵的核心技术围绕“水平中开结构”和“多级叶轮串联”两大主题展开：
中开结构：检修无需拆卸管路，大幅缩短停机时间
双进口+背靠背叶轮：轴向力自平衡，无需复杂平衡装置，可靠性高
首级双吸设计：改善吸入性能，降低NPSHr值
高效水力设计：采用CFD优化流道，效率可达89%以上
密封位于低压区：密封寿命长，可靠性高
选型的核心逻辑是“参数定型号、工况定配置”。当流量≥300m³/h、扬程超过160米时，多级中开泵是值得优先考虑的技术方案。正确选型、规范安装和定期维护，是确保多级中开泵在大流量高扬程工况中长期稳定运行的关键。
